脉冲除尘器

这是一款对各种废旧物料进行破碎回收处理的设备 优势

产品别名脉冲除尘器

处理能力1-15t/h

总重量1-20t

【应用领域】冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。

【适用物料】石英砂、河砂、陶粒、矿渣

免费获取报价

7*24小时免费咨询热线

18103846999

60秒级人工响应

30分内给予答复

24小时免费提供方案

脉冲除尘器是指通过喷吹压缩空气的方法除掉过滤介质(布袋或滤筒)上附着的粉尘;根据除尘器的大小可能有几组脉冲阀,由脉冲控制仪或PLC控制,每次开一组脉冲阀来除去它所控制的那部分布袋或滤筒的灰尘,而其他的布袋或滤筒正常工作,隔一段时间后下一组脉冲阀打开,清理下一部分除尘器由灰斗、上箱体、中箱体、下箱体等部分组成,上、中、下箱体为分室结构。

突出优势

工作原理

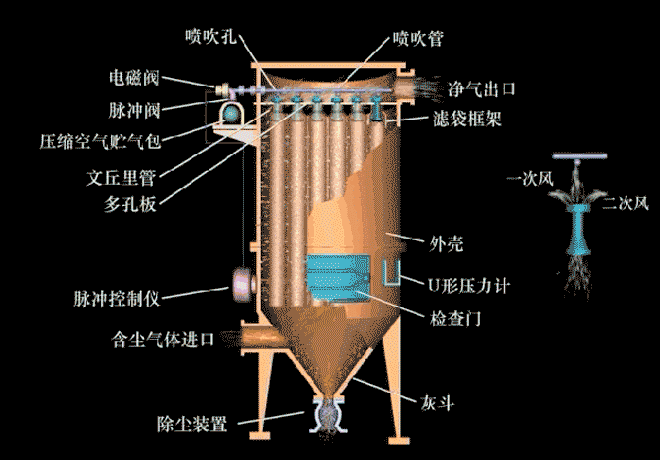

工作时,含尘气体由进风道进入灰斗,粗尘粒直接落入灰斗底部,细尘粒随气流转折向上进入中、下箱体,粉尘积附在滤袋外表面,过滤后的气体进入上箱体至净气集合管-排风道,经排风机排至大气。 清灰过程是先切断该室的净气出口风道,使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰,切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗,避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象,使滤袋清灰彻底,并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外表面,净化后的气体经滤袋口进入上箱体后,再由出风口排出。

设备参数

脉冲除尘器是当含尘气体由进风口进入除尘器,首先碰到进出风口中间的斜板及挡板,气流便转向流入灰斗,同时气流速度放慢,由于惯性作用,使气体中粗颗粒粉尘直接流入灰斗。起预收尘的作用,进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部清洁室,汇集到出风口排出,含尘气体通过滤袋净化的过程中,随着时间的增加而积附在滤袋上的粉尘越来越多,增加滤袋阻力,致使处理风量逐渐减少,为正常工作,要控制阻力在一定范围内(140--170毫米水柱),一旦超过范围必须对滤袋进行清灰,清灰时由脉冲控制仪顺序触发各控制阀开启脉冲阀,气包内的压缩空气由喷吹管各孔经文氏管喷射到各相应的滤袋内,滤袋瞬间急剧膨胀,使积附在滤袋表面的粉尘脱落,滤袋恢复初始状态。清下粉尘落入灰斗,经排灰系统排出机体。由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰,使净化气体正常通过,保证除尘系统运行。


脉冲除尘器采用分室离线脉冲清灰技术,克服了反吹风清灰和一般脉冲清灰各自的缺点,清灰能力强,除尘效率高,排放浓度低,漏风率小,能耗低,占地面积少,运行可靠平稳。该系列除尘器特别适合以下场合:电石炉除尘,铁合金厂各种电炉除尘;钢铁厂烟气净化;燃煤锅炉及电厂小型锅炉除尘;垃圾焚烧炉除尘;冶炼厂的高温烟气除尘;铝厂烟气净化;水泥厂旋窑窑尾、窑头除尘;碳黑厂尾气除尘等。其应用领域以高温、较大烟气量为特色。


主要性能指标:

   脉冲气流没有经过文丘里就直接喷吹进入滤筒内部。将会导致滤筒靠近脉冲阀的一端(上部)承受负压,而滤筒的另一端(下部)将承受压力。这就会造成滤筒的上下部清灰不同而可能缩短使用寿命,并使设备不能达到有效清灰。为此可在脉冲阀出口或者脉冲喷吹管上安装滤筒用文丘里喷嘴。把喷吹压力的分布情况改良成比较均匀的全滤筒高度正压喷吹。灰尘堆积在滤筒的折叠缝中将使清灰比较困难。所以折叠面积大的滤筒(每个滤筒的过滤面积达20~22m2)一般只适合应用于较低入口浓度的情况。比较常用滤筒尺寸与过滤面积。

  滤筒除尘器脉冲喷吹装置的分气箱应符合JB/T 10191-2000的规定。洁净气流应无水、无油、无尘。脉冲阀在规定条件下,喷吹阀及接口应无漏气现象,并能正常启闭,工作可靠。

  脉冲控制仪工作应准确可靠,其喷吹时间与间隔均可在一定范围内调整。诱导喷吹装置与喷吹管配合安装时。诱导喷吹装置的喷口应与喷吹管上的喷孔同轴,并保持与喷管一致的垂直度,其偏差小于2mm。

技术参数:

项目、性能参数、规格10001800300040005000600070008000900010000
过滤面积1000180030004000500060007000800.0900010000
处理风量30000~
90000
54000~
162000
90000~
270000
120000~
360000
150000~
450000
180000~
540000
210000~
630000
240000~
720000
270000~
810000
300000~
900000
设备阻力1470147014701470147014701470147014701470
过滤小室数68610101212
*滤袋排数151171091110111112
单室过滤面积250225500666625750700800750830
滤袋尺寸260180300300300300300300300292
入口温度<150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><150><300><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150--><!--300--><!--150-->
设备重量57.581.65138161195.5230310.5345414517
