产品别名布袋除尘器
处理能力1-15t/h
总重量1-20t
【应用领域】冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
【适用物料】石英砂、河砂、陶粒、矿渣
7*24小时免费咨询热线
1810384699960秒级人工响应
30分内给予答复
24小时免费提供方案

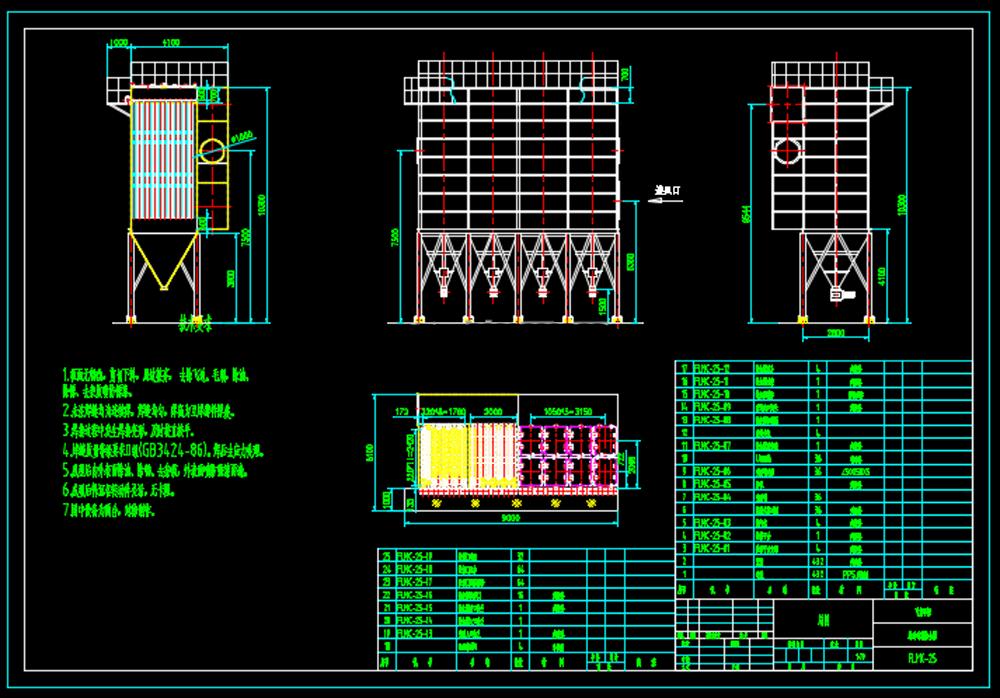

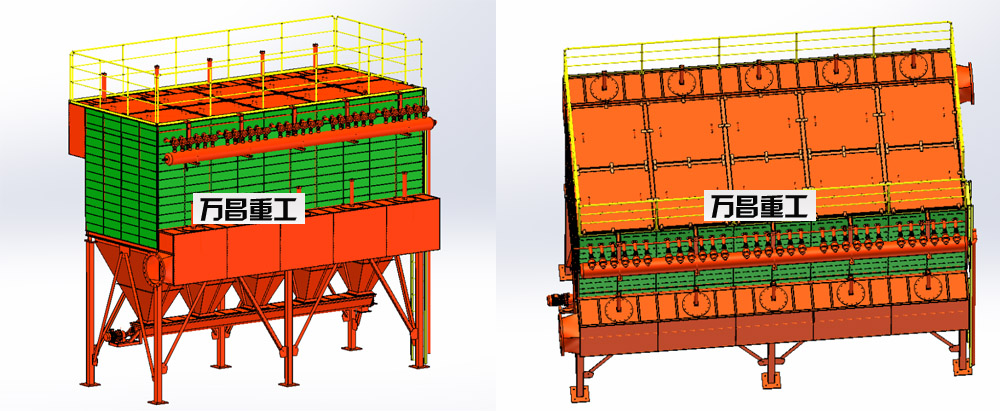

袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体(灰斗)、清灰系统和排灰机构等部分组成。袋式除尘器性能的好坏,除了正确选择滤袋材料外,清灰系统对袋式除尘器起着决定性的作用。为此,清灰方法是区分袋式除尘器的特性之一,也是袋式除尘器运行中重要的一环。

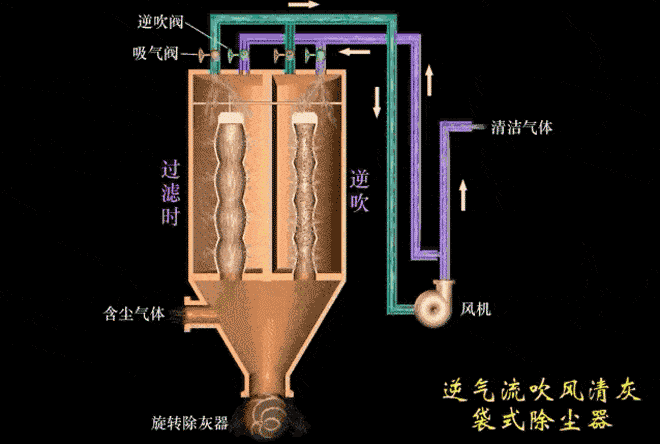

袋式除尘器高的除尘效率是与它的除尘机理分不开的。含尘气体由除尘器下部进气管道,经导流板进入灰斗时,由于导流板的碰撞和气体速度的降低等作用,粗粒粉尘将落入灰斗中,其余细小颗粒粉尘随气体进入滤袋室,由于滤料纤维及织物的惯性、扩散、阻隔、钩挂、静电等作用,粉尘被阻留在滤袋内,净化后的气体逸出袋外,经排气管排出。滤袋上的积灰用气体逆洗法去除,清除下来的粉尘下到灰斗,经双层卸灰阀排到输灰装置。滤袋上的积灰也可以采用喷吹脉冲气流的方法去除,从而达到清灰的目的,清除下来的粉尘由排灰装置排走。袋式除尘器的除尘效率高也是与滤料分不开的,滤料性能和质量的好坏,直接关系到袋式除尘器性能的好坏和使用寿命的长短。而过滤材料是制作滤袋的主要材料,它的性能和质量是促进袋式除尘技术进步,影响其应用范围和使用寿命。
结构型式:
1、按滤袋的形状分为:扁形袋(梯形及平板形)和圆形袋(圆筒形)。
2、按进出风方式分为:下进风上出风及上进风下出风和直流式(只限于板状扁袋)。
3、按袋的过滤方式分为:外滤式及内滤式。
滤料用纤维,有棉纤维、毛纤维、合成纤维以及玻璃纤维等,不同纤维织成的滤料具有不同性能。常用的滤料有208或901涤轮绒布,使用温度一般不超过120℃,经过硅硐树脂处理的玻璃纤维滤袋,使用温度一般不超过250℃,棉毛织物一般适用于没有腐蚀性;温度在80-90℃以下含尘气体。
产品维护:
1、要经常检查控制阀、脉冲阀以及定时器等的动作情况。
脉冲阀橡胶膜片的失灵是袋式除尘器常见故障,它直接影响清灰效果。该设备属于外滤式,袋内装骨架,要检查固定滤袋的零件是否松弛,滤袋的张力是否合适。支撑框架是否光滑,以防止磨损滤袋。清灰采用压缩空气。因此要求除油雾及水滴,且油水分离器必须经常清洗,以防运动机构失灵及滤袋的堵塞。
2、处理风量和各测试点压力与温度是否与设计相符。
3、滤袋的安装情况,是否有在使用后掉袋、松口、磨损等情况发生,可目测投运后烟囱的排放情况来判断。
4、防止结露
使用中要防止气体在袋室内冷却到露点以下,特别是在负压下使用袋式除尘器更应注意。由于其外壳常常会有空气漏入,使袋室气体温度低于露点,滤袋就会受潮,致使灰尘不是松散地,而是粘糊地附着在滤袋上,把织物孔眼堵死,造成清灰失效,使除尘器压降过大,无法继续运行,有的产生糊袋无法除尘。
要防止结露,必须保持气体在除尘器及其系统内各处的温度均高于其露点25~35℃(如窑磨一体机的露点温度58℃,运行温度应在90℃以上),以保证滤袋的良好使用效果。
技术参数:
型号 | 滤袋数量(个) | 过滤面积(m2) | 过滤风速(米/分) | 风量(m3/h) | 阻力(Pa) | 外型尺寸(长×宽×高)(m) | 重量(t) | |
正压式 | TFC-5200 | 529 | 5200 | <1.0 | 312000 | 180-200 | 16.05×8.2×26.3 | 170 |
TFC-7800 | 888 | 7800 | 468000 | 23.85×8.2×26.3 | 240 | |||
TFC-10400 | 1184 | 10400 | 624000 | 16.05×16.4×26.3 | 310 | |||
TFC-13000 | 1480 | 13000 | 780000 | 23.85×16.4×26.4 | 380 | |||
TFC-15600 | 1776 | 15600 | 936000 | 31.65×16.4×26.3 | 450 | |||
负压式 | TFC-4000 | 448 | 4000 | 240000 | 11.1×15.6×24.8 | 240 | ||
TFC-6000 | 672 | 6000 | 360000 | 15.65×15.6×24.8 | 240 | |||
TFC-8000 | 860 | 8000 | 480000 | 20.2×15.6×24.8 | 320 | |||
TFC-10000 | 1120 | 10000 | 600000 | 24.7×15.6×24.8 | 400 | |||
TFC-12000 | 1344 | 12000 | 720000 | 29.25×15.6×24.8 | 480 | |||
GFC-280-4 | 336 | 1120 | 67200 | 7.64×3.647×15.31 | 38.8 | |||
GFC-280-5 | 420 | 1400 | 84000 | 9.58×3.647×15.30 | 42 | |||
GFC-280-6 | 504 | 1680 | 100800 | 11.52×3.647×15.16 | 50.26 | |||
GFC-280-8 | 672 | 2240 | 134400 | 7.64×7.29×15.36 | 63.98 | |||
GFC-280-10 | 840 | 2800 | 168000 | 9.58×7.29×15.36 | 72.12 | |||
GFC-280-12 | 1008 | 3360 | 201600 | 11.52×7.29×15.34 | 81.68 | |||
GFC-230-4 | 264 | 920 | 55200 | 7.64×3.05×15.08 | 36.4 | |||
GFC-230-5 | 330 | 1150 | 69000 | 9.58×3.05×15.08 | 47.2 | |||
GFC-230-6 | 396 | 1380 | 82800 | 11.53×3.05×15.8 | 54 | |||
GFC-230-8 | 528 | 1340 | 110400 | 7.64×5.9×15.08 | 61.2 | |||
GFC-230-10 | 660 | 2300 | 138000 | 9.58×5.9×15.08 | 67.4 | |||
GFC-230-12 | 792 | 2760 | 165600 | 11.52×5.9×15.08 | 74.9 | |||
GFC-140-4 | 160 | 560 | 33600 | 3.75×3.53×15.16 | 25 | |||
GFC-140-6 | 240 | 840 | 50400 | 5.70×3.53×15.16 | 38 | |||
GFC-140-8 | 280 | 1120 | 67200 | 7.64×3.53×15.16 | 50.7 | |||
GFC-140-10 | 320 | 1400 | 8400 | 9.58×3.53×15.16 | 63 | |||
GFC-140-12 | 480 | 1680 | 100800 | 11.52×3.53×15.16 | 75.7 | |||
GFC-83-6 | 144 | 498 | 29880 | 4.3×3.5×13.9 | 23.0 | |||
GFC-83-8 | 192 | 664 | 39840 | 5.64×3.5×13.9 | 30.7 | |||
GFC-83-10 | 240 | 830 | 49800 | 7.1×3.5×13.9 | 38.4 | |||
GFC-83-12 | 288 | 996 | 59760 | 11.5×3.5×13.9 | 47.3 | |||
DFC-6-524 | 152 | 524 | 31400 | ф4000×16140 | 18 | |||
DFC-3-180 | 52 | 180 | 10800 | ф2340×12480 | 10.86 | |||
DFC-3-126 | 52 | 126 | 7560 | ф2340×10680 | 9.66 | |||
DFC-3-80 | 52 | 80 | 4800 | ф2340×9030 | 8.08 | |||
DFC-2-103 | 30 | 103 | 6180 | ф1808×11406 | 6.1 | |||
DFC-2-73 | 30 | 73 | 4380 | ф1818×9606 | 5.4 | |||
DFC-2-45 | 30 | 45 | 2700 | ф1818×7905 | 4.5 |
